Testmetode for antistatisk system i elektronisk produktproduksjon
1. Omfang
Denne standarden angir testmetodene for antistatiske systemer i produksjonsprosessen for elektroniske produkter.
Denne standarden gjelder for antistatiske systemer under produksjonsprosessen av elektronisk utstyr, komponenter og andre produkter (inkludert: gulv, vegger, arbeidsbenker, arbeidsstoler, arbeidsstasjonsapparater, logistikkoverføringsutstyr, emballasjeposer, antistatiske håndleddsstropper, ionvifter, personell, klær, etc.).
2. Referansestandarder
Hovedtekstene i følgende standarder utgjør bestemmelsene i denne standarden gjennom sitat i denne standarden. På tidspunktet for publiseringen av standarden var den angitte utgaven gyldig. Alle standarder vil bli revidert, og alle parter som bruker denne standarden, bør undersøke muligheten for å bruke den nyeste versjonen av følgende standarder.
Gb2828-87 batch-by-batch inspeksjon av attributter prøvetakingsprosedyre og prøvetakingstabell (gjelder kontinuerlig batchinspeksjon)
SJ/T10533-1994 Elektronisk utstyr produksjon antistatiske tekniske krav
SJ/T10630-1995 Tekniske krav til antistatisk ved fremstilling av elektroniske komponenter
Tre, definisjon
Denne standarden bruker følgende definisjoner
3.1 Motstand mot grouvding system
I et antistatisk jordingssystem, summen av jordingsmotstand. Den nåværende begrensende motstanden mot bakken er spesifisert som 1MΩ
3.2 testpunkt
Under testen, det valgte stedet å plassere testelektroden (eller testledningen)
Fire, generelle krav
4.1 Testgrunnlag
Trykk SJ/T 10533 og SJ/T 10630
4.2 Testforhold
Alle tester utføres på produksjonsstedet, omgivelsestemperaturen er 20-25 °C, og den relative fuktigheten er 40%-60%.
4.3 Testutstyr
Testinstrumenter inkluderer: ikke-kontakt elektrostatisk voltmeter, måleinstrument for bakkemotstand, 500VDC megohmmeter, multimeter, håndleddsstropptester, human body resistance tester, ionviftetestingsenhet, etc.
Nøyaktigheten av instrumentene som brukes er ikke mindre enn 2,5, og de bør alle være innenfor gyldighetsperioden for den metrologiske verifiseringen. Tillat bruk av lignende instrumenter som oppfyller testkravene
4.4 Test tekniske indikatorer
Test teknisk indeks
Vare Overflatemotstandsverdi Ω Produktmotstandsverdi Ω Motstandsverdi Ω Friksjonsspenning V
Antistatisk jordingsmotstand <>
Bakken 105 ~ 1010 <>
Bakke-til-bakke buss motstand 5×104 ~ 109
Vegg <>
Gardin <>
Gulvmatte 105~109 105~108 <>
arbeidsbenkpute 105~109 105~108 <>
Arbeidsflate 106~109 <>
Arbeidsbenk vendt håndleddsstropp jack motstand 105 ~ 108
Motstanden til arbeidsbordet til jordsystemet 106 ~ 108
Motstanden til arbeidsstolen vendt mot hjulene 106 ~ 108
Stoloverflate og ryggstøttebestandighet 108~1010 <>
Arbeidsklær, arbeidshetter, hansker <>
arbeidssko såle 0,5×105 ~ 108 <>
Stasjonsutstyr og logistikkleveringsutstyr 103 ~ 108 103 ~ 107 <>
Pakkeboks (pose) <>
Logistikk kjøretøy plattform vendt hjul system motstand 106 ~ 109
Tilkoblingskabelmotstand for håndleddsstropp <>
Systemmotstand ved bruk av håndleddsstropp 10M-10M
Tilkoblingskabelmotstand for håndleddsstropp 1M
Hælrem (skosele) systemmotstand 0,5×105~108
Menneskekroppen omfattende motstand 106 ~ 108
5. Friksjonell elektrifiseringsspenningstest
5.1 Bruk elektrostatisk voltmeter som ikke er kontakt, til å måle
5.2 Under testen holder du en tørr klut (rent bomulls- eller antistatisk stoff), bruker en frekvens på ca. 120 ganger/min, legger trykk på håndflaten på riktig måte og gni en del av teststykket 20 ganger i en retning. Årlig friksjonsdel, følg verdien som vises på måleren.
Gjenta testen 5 ganger og ta gjennomsnittsverdien.
5.3 Test den totale effekten av friksjonell elektrifiseringsspenning på produksjonsstedets antistatiske anlegg, inkludert: første (gulvmatter), vegger, gardiner, arbeidsbenker (benkematter), arbeidsstoler, hyller, arbeidsstasjonsapparater, logistikkleveringsapparater, emballasjeposer (boks), arbeidsklær (arbeidshetter, hansker), arbeidssko, etc.
Seks, motstandstest
6.1 Antistatisk gulv
6.1.1 Bruk et måleinstrument for jordingsmotstand til å teste jordingsmotstanden til den antistatiske jordelektroden.
6.1.2 Testprosedyre: A. Koble jordelektroden som skal måles til instrumentets terminal. B. Sett inn en potensiell sonde og en strømsonde i samme rette linjeretning ved 20M og 40M våt grunn, og koble hver til instrumentets terminal. C. Still inn multiplikatoren til "forstørrelsesplaten", D. Rist instrumentets håndtak fra sakte til raskt, for å nå ca. 120r/min, juster "måleskiven", pekeren peker på nullposisjonen, og avlesningen multipliseres med forstørrelsesskalaen, som er jordingsmotstanden Verdi; E.. I følge testtrinn C og D gjentar du testen 3 til 5 ganger og tar gjennomsnittsverdien.
6.2 Jording
6.2.1 Del testrutenettet
6.2.2 Velg testpunkter tilfeldig
6.2.3 I henhold til prøvetakingsprosedyren som er angitt i 4.8 av GB2828-87, må du vurdere at alle rutenettene på bakken skal testes som prøvestørrelse (batchområde), og bestemme prøvestørrelseskoden på det generelle inspeksjonsnivået II; bruk deretter "normal inspeksjon når prøveplanen" ".
6.2.4 Ta det kvalifiserte kvalitetsnivået som 6.5, bestem deg for å prøve størrelsen på koden, slå opp bordet for å få Ac og RC. Test jordoverflatens motstand.
6.2.5 Ta det kvalifiserte kvalitetsnivået som 6.5, bestem deg for å prøve størrelsen på koden, slå opp bordet for å få Ac og RC. Motstanden til teststedet til bakkebussbaren.
6.3 Gulvmatte (arbeidsbenkmatte)

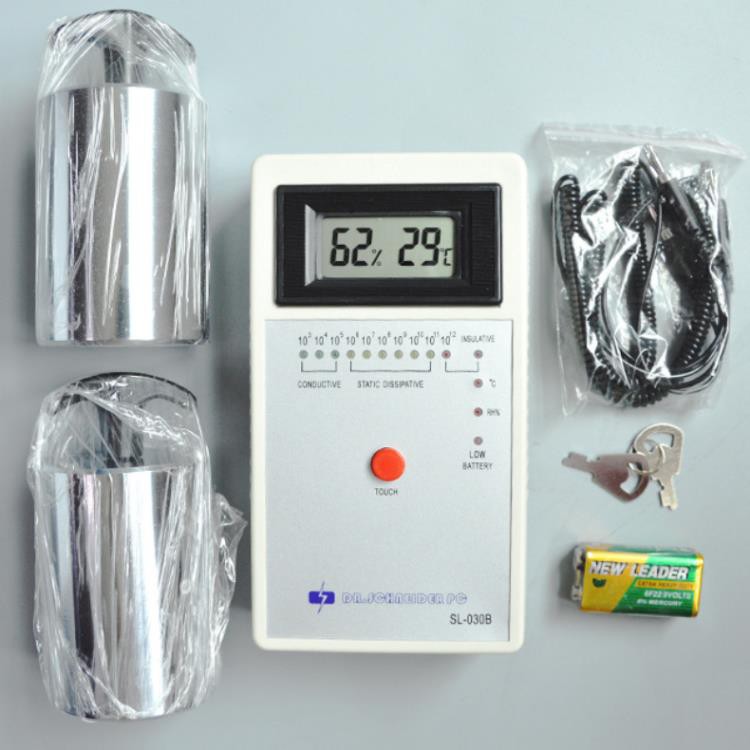

6.3.1 Test overflatemotstand
6.3.2 Test volummotstand
6.4 Arbeidsbenk
Velg testpunkter tilfeldig, hver arbeidsbenk skal ikke være mindre enn 3 poeng
6.4.1 Test overflatemotstanden til arbeidsbordet
6.4.2 Test motstanden til arbeidsbenken vendt mot håndleddsstroppkontakten
6.4.3 Test motstanden til jordsystemet på arbeidsbenken
6.5 Arbeidsstol
Velg testpunkter tilfeldig, og hver arbeidsstol skal ikke være mindre enn 5 poeng.
6.5.1 Test motstanden til stolen som vender mot hjulene
6.5.2 Test motstanden mellom stoloverflaten og ryggstøet
6.6 Arbeidssko
Mål volummotstanden til skosåler
6.7 Arbeidsstasjonsutstyr og logistikkleveringsutstyr
Test beholderens overflatemotstand og volummotstand
6.8 Logistikkbiler
Motstanden til testbilplattformen som vender mot hjulsystemet
6.9 Armbånd
6.9.1 Test motstanden til den indre overflaten på håndleddsstroppen til kabelspennen
6.9.2 Test motstanden til tilkoblingskabelsystemet

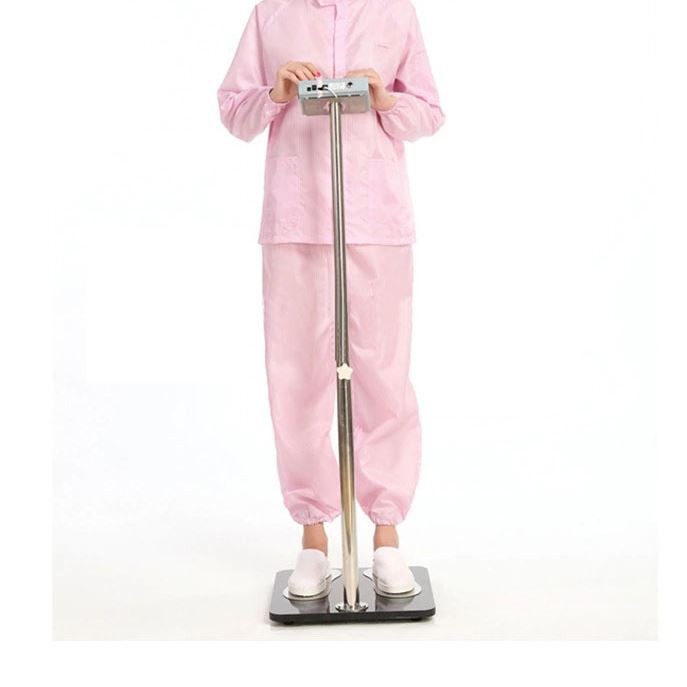

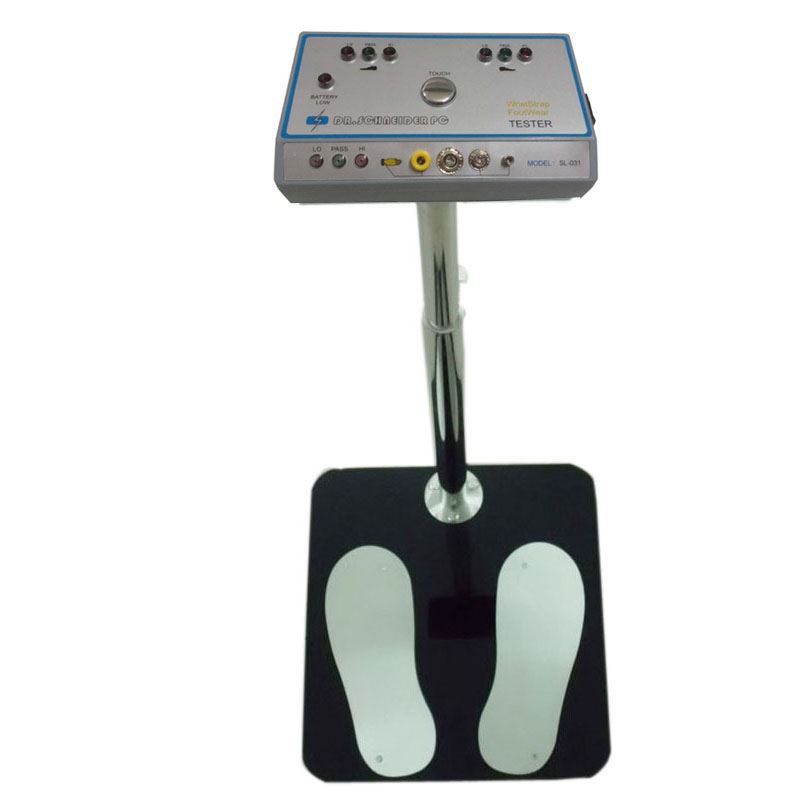

6.9.3 Bruk en armbåndstester til å teste systemmotstanden når du har på deg et armbånd
6.10 Hælstropp (skosele)
Test motstanden til hælstroppsystemet
6.11 Omfattende motstand i menneskekroppen
Den testede personen skal bruke arbeidsklær, arbeidssko og teste menneskekroppens omfattende motstand.
Syv, andre tester
Bruk et spesielt instrument for å teste den nøytraliserende elektrostatiske ytelsen til ionviften.
