Antistatisk testmåler

<1>. Funksjon operasjon

Antistatisk testmåler SL-030B har en underspenningsindikator for batterispenning. Strømtilførselsmodus for temperatur- og fuktighetsmodulen er uavhengig av motstandstestens strømforsyningsmodus. Batteriets temperatur og fuktighet forbruker en liten mengde strøm. Den vil bli brukt i to år og vil ikke gå tapt på grunn av bryterens handling.

<2>. Produktfunksjoner

1. Når batterispenningen er lavere enn 5 volt, blinker indikatoren LWBATTERY.

2, med digital og fuktighetsdisplay

3. Et multifunksjons måleinstrument som måler luftfuktighet, temperatur og overflatestyrke.

<3>.技术参数

Arbeidsspenning	DC9V
Batteritid	40 timer (kontinuerlig arbeid)
Display nøyaktighet	1/2 ± 1%
Størrelse	170mm × 100mm × 40mm
Instrumentvekt	350g
Vekten av hammeren	2,5 ± 0,2 kg / stykke
Målingstemperatur	0-100C °
Måling av fuktighet	0-100% RH

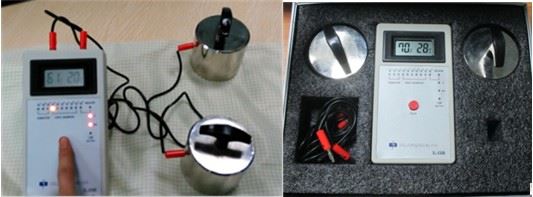

SL-030B TESTER.jpg

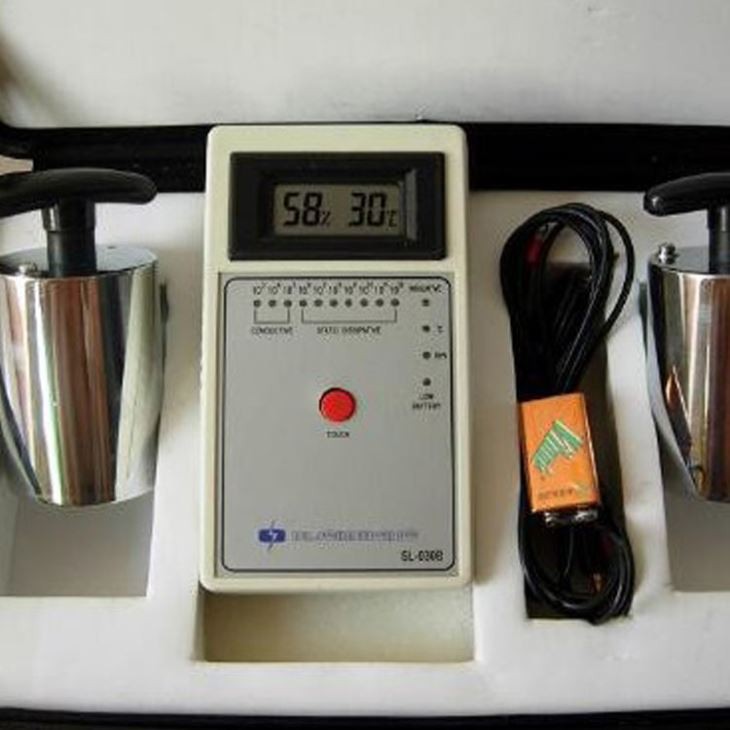

SL-030B overflate motstand tester.jpg

<4>. Produkt introduksjon

SL-030B overflatemotstandstesteren (også kjent som den tunge hammeroverflatesikkerhets testeren) måler overflatestyrken til et objekt for å oppdage objektets antistatiske evne. SL-030B overflatemotstandstesteren overholder ASTM standard D-257 testmetode. Når du tester, plasserer du bare to vekter på overflaten av objektet som måles, og trykk på den røde knappen. Instrumentet viser den spesifikke motstandsverdien av objektets overflate.

SL-030B tunge hammeroverflatesikkerhets tester er et presist instrument for å teste overflatemotstanden til gjenstander. Den kan vises med lysdioder fra 103 ~ 1012.

Samtidig kan det gi temperatur og fuktighet i miljøet du tester - fra LCD-skjermen. Det er ledende lim under de to vikene for å gjøre testen mer nøyaktig.

<5>. Instruksjoner for bruk

Plasser de to vekter på overflaten av objektet og hold dem rene. Juster avstanden mellom de to vikene for å sikre at de to ledningene mellom vekten og instrumentet er koblet til.

Deretter slår du på temperatur- og fuktighetsbryteren nederst til høyre på instrumentet, omtrent to sekunder etter at temperatur- og fuktighetsdisplayet er normalt. På dette punktet, trykk og hold den røde knappen midt på instrumentet, instrumentet kommer inn i det positive

Ofte testet, vil testresultatene bli vist på instrumentets LED-lamper. Etter at testen er bekreftet, slipper du at hånden er OK.

<6>. forholdsregler

1. Avstanden mellom de to vekter av prøveobjektets overflate er normalt innenfor 30 cm;

2. Etter at hver test er fullført, må du slå av i tide for å unngå å kaste bort batteriet.

3. Det er forbudt å berøre metalldelene av de to vikene for hånd under testen;

4. Når lampen LWBATTERY blinker rødt, må du bytte ut batteriet umiddelbart.

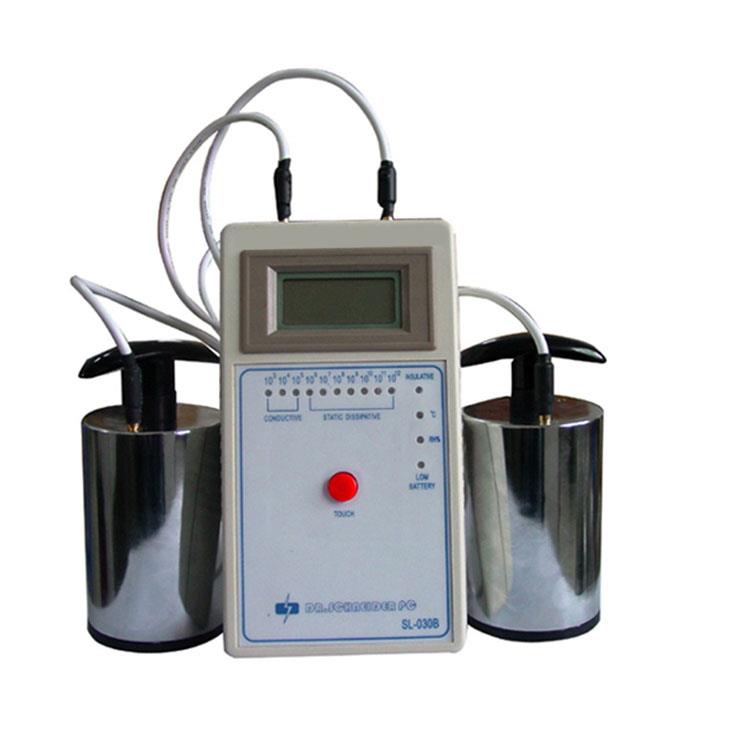

SALE SL-030B TESTER.jpg

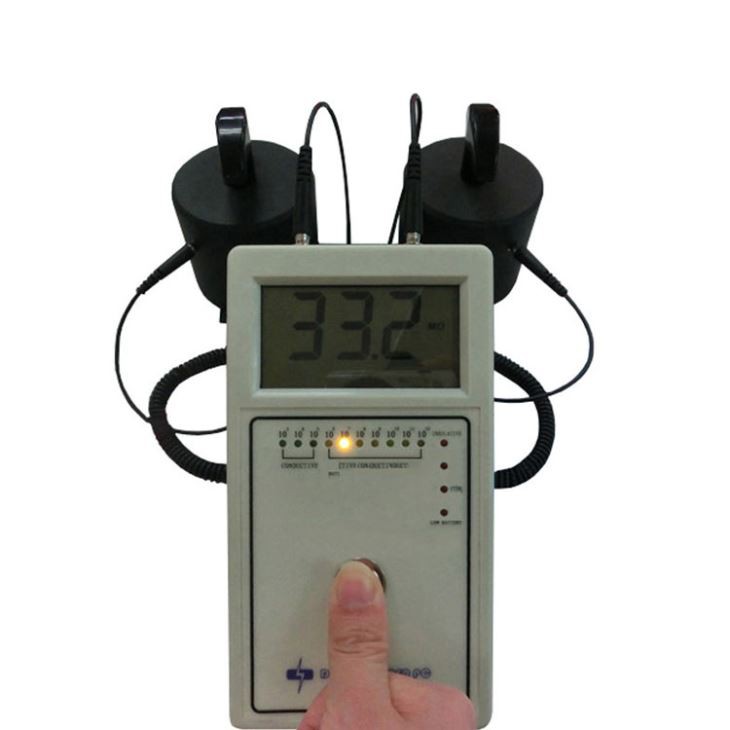

SL-030B Digital antistatisk produkt testmeterhammer type overflatemotstand meter.jpg

<7>. Type

Bærbar Statisk Tester SL-030B

Det måler impedans, fuktighet og temperatur.

Måleoverflateimpedans 103-1012 ohm / m2, målebestandighet 103-1012 ohm

Relativ fuktighet: 10% -90% RH

· Temperatur: 0 ° C-37,8 ° C

· Høy presisjon - hele spekteret

· Elektrode inkludert: 2 5-pund, 2,5-tommers RTT, RTG-diskelektrode, 2 3-tommers parallelle overflateimpedans-testelektroder

· LCD digital display

·oppladbart batteri

· Målebordsmatter, gulvbelegg, lakker, armbånd, overalls, sko (skodeksler), poser og containere

ACL-800 Megger er designet i henhold til EOS / ESD, CECC, ASTM og UL testprosedyrer for å måle impedansen eller motstanden til alle ledende, antistatiske og elektrostatiske utladningsflater. Enkel å bruke, høy kvalitet og høy pålitelighet, kan måleren også måle relativ fuktighet og temperatur som påvirker elektrisk ytelse.

<8>. Egenskaper:

· Mål impedans, temperatur og fuktighet, i henhold til ESD standarder, S4.1, S7.1 og S11.11.

· 103-1012 ohm / □ rekkevidde, kan teste de elektriske egenskapene til ulike materialer.

· 10 volt / 100 volt måleskala for standard arbeidsflater og gulv.

· Plastinstrumentbeskyttelsesboks for å forhindre skade på instrumentet

· Lettvekt, kun 150Z (425g), lett å bære

· LCD digital skjerm, enkel å bruke, lett å lese

· Automatisk avstengingsfunksjon for å forlenge batterilevetiden

· Automatisk null retur for å sikre nøyaktighet

Parallellelektrode, 5-pund sonde og innebygd impedansonde, alle overholder ASTM, EOS og CECC standarder

· NIST sporing, ISO9000 garanti

· Utskiftbar sonde for lengre levetid

· 9V DC eller NiCd oppladbart batteri eller vekselstrømstransformator, vanlig i USA og utenlands.

<9> .ACL-800 Megohmmeter Betjeningshåndbok

Før måling må du først sørge for at overflaten som skal testes er ren og fri for forurensning.

For det første overflateimpedansen: (overflatestabilitet)

1, Parallel Probe Resistivity Method (Parallel Probe Resistivity Method)

Parallell sondeimpedansmålemetode er en målemetode som samsvarer med standarden EOS / ESD-S11.11-1993, som er en rask metode for måling av motstandsverdien av et plan ensartet materiale. Denne metoden er også egnet for måling av flerlagsmaterialer, men temperatur- og fuktighetsforholdene måles på tidspunktet for måling i impedansverdierapporten.

A. Plasser klokken på overflaten av objektet som skal måles.

B. Juster bryteren til ønsket spenningsposisjon (10 volt eller 100 volt)

C. Trykk og hold måleknappen med et trykk på ca. 5 kg. LCD-skjermen viser de målte overflateimpedans-, temperatur- og relativ fuktighetsverdiene. Hele måleprosessen er omtrent femten sekunder.

• Overflateimpedansenheten er ohm

• Temperaturenheten skyter

• Relativ luftfuktighet er en prosentandel

I hver måling vil ACL-800 kontinuerlig vise trimmåleverdien etter å ha trykket på måleknappen. Innenfor omtrent førtifem sekunder etter at knappen slippes, vises den siste målte verdien.

2. Koncentrisk ringprobe Resistivitetsmetode (konsentrisk ringprobe er valgfri) Sett inn kontakten i de to 3,5 mm kontaktene på klokka og sett inn bananpluggen med den konsentriske ringsonden (valgfritt)) Tilknyttet. Etter at sonden er plassert på overflaten av objektet som skal testes, trykker du på knappen i ca. 15 sekunder, riktig temperatur og relativ fuktighet vil bli vist på LCD-skjermen. Den korrekte overflateimpedansverdien multipliseres med 10 på LCD-skjermen. Enheten er ohm

For eksempel: krystallskjermen viser 3,5 x 104 ohm; den faktiske impedansverdien er 3,5 x 105 ohm.

For det andre, måling av overflatestyrke (punkt til punkt) (overflatemotstandsmåling (RTT))

Denne målemetoden er å måle motstanden mellom to punkter uavhengig av bakken i samsvar med kravene til måling av EOS / ESD-S4.1. Måleresultatene oppnådd ved denne målemetoden behandles mellom det målte objektet og de to 5-pund prober. Avstanden er knyttet til faktorer som korrekt måleprosedyre, og hver gang testen utføres under de samme nødvendige måleforhold.

A. Koble kontakten til de to 3,5 mm-kontaktene på måleren og koble bananpluggen til de to 5-pund sondene.

B. Plasser to sonder på overflaten av objektet som skal testes i henhold til måleprosedyren.

C, velg ønsket spenningsverdi (10 volt eller 100 volt)

D. Trykk på bryteren til den valgte spenningsverdien (10 volt eller 100 volt) vises. Fortsett å trykke bryteren til den målte motstanden (i ohm). Den relative fuktigheten og temperaturen vises på LCD-skjermen.

Tredje motstandsmåling mot overflate motstand (RTG) (RTG) (Surface-To-Ground Resistance Measurement)

Denne målemetoden brukes til å måle overflatestyrken mellom et punkt på overflaten av objektet og et annet grunnpunkt på overflaten. Målemetoden er i samsvar med EOS / ESD S4.1 målestandard.

A. Sett den ene enden av de to ledningene inn i de to 3,5 mm-kontaktene på klokken, og koble deretter en av dem til krokodillen og den andre til en 5-pund skiveprobe.

B. Kople krokodilklipset til det kjente jordingspunktet og sett platen på overflaten av objektet som skal testes i henhold til målekravene.

C. Trykk på måleknappen til motstanden (i ohm), relativ fuktighet og temperaturverdi vises på displayet. Måleresultatene er i samsvar med VVM.

EOS / ESD, ANSI, IEC-93, CECC, ASTM måle standarder. For høyimpedansmaterialer, for å sikre nøyaktige måleresultater, vær forsiktig så du ikke overlapper de to lederne, rør ikke sonden, led og måler objektet.
